F-ctrls系统的控制模式(二)
文章来源：中博智能装备（河北）有限公司 时间：2024/9/5 15:46:21

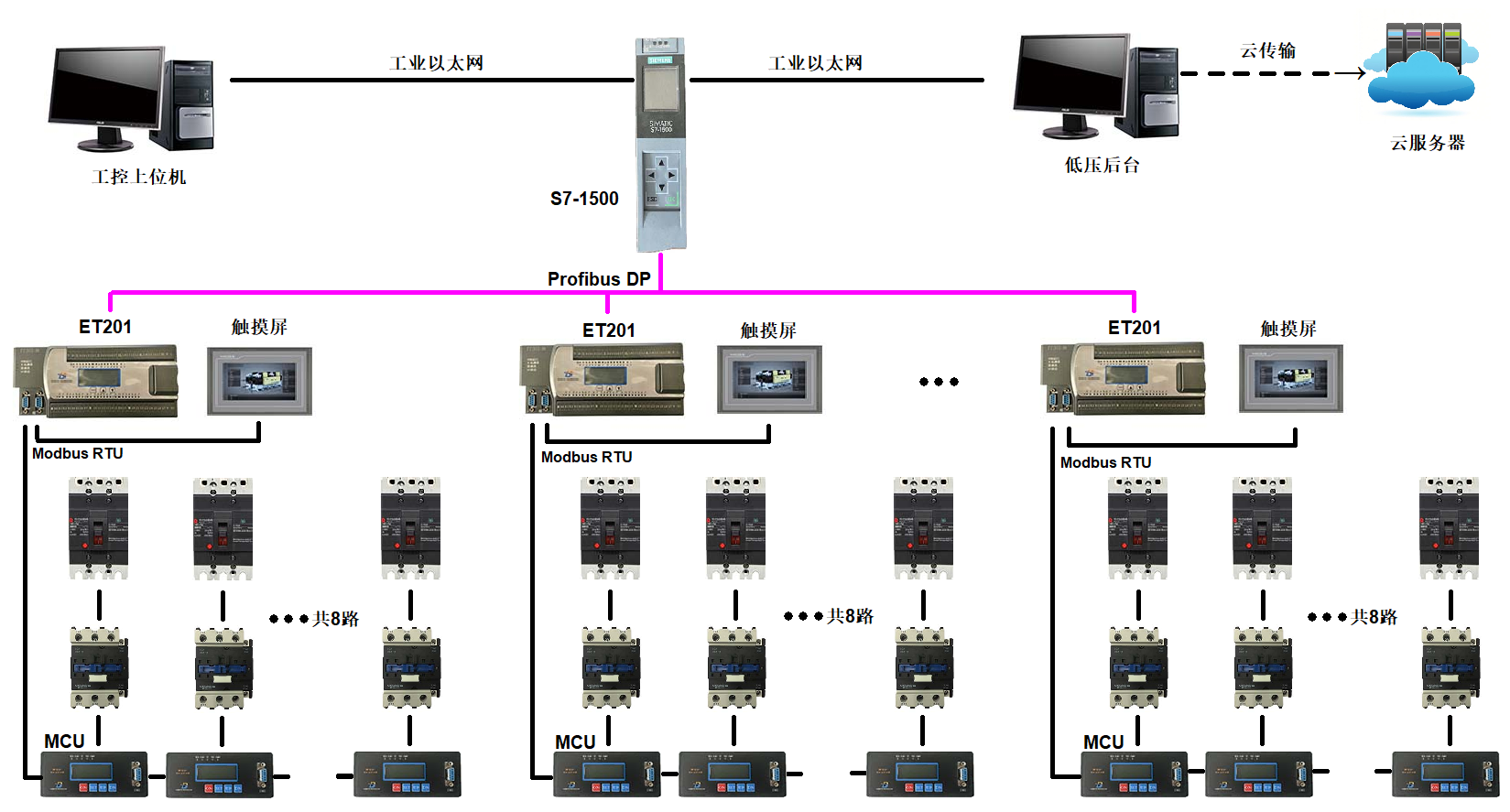

PLC放入进线柜内，取消了控制柜，PLC通过两根线与ET201通讯，ET201通过两根通讯线与8台FMCU相连接，由ET201的24入/16出和FMCU的4入/4出完成逻辑控制，FMCU智能测控装置可完成电机的全电量参数采集，可实现电机的控制、保护和电能计量功能，ET201外挂的10寸触摸屏，可显示配电柜内所有检测数据和各个开关量的运行状态。主回路的空开和接触器，由距离它最近的FMCU的4入/4出完成控制，配电柜内的所有运行和测量数据，均能通过网络上传到上位机和服务器。
